三氯化鋁分為無水三氯化鋁和六水三氯化鋁。三氯化鋁為白色粉末或顆粒結(jié)晶。工業(yè)品因含有鐵等雜質(zhì)，而呈淡黃、黃綠、紅棕等顏色。

三氯化鋁易與空氣中的水份反應(yīng)生成氯化氫及氫氧化鋁使產(chǎn)品質(zhì)量降低，與此同時(shí)生成的氯化氫又能使包裝鐵桶嚴(yán)重腐蝕乃至穿孔，造成產(chǎn)品損失及環(huán)境污染。

我們?cè)谘芯咳然X貯存穩(wěn)定性時(shí)，選擇了貯存穩(wěn)定劑SW．經(jīng)實(shí)驗(yàn)室小試貯存及工廠應(yīng)用試驗(yàn)效果證實(shí)，三氯化鋁加貯存穩(wěn)定劑SW能有效地解決三氯化鋁在儲(chǔ)運(yùn)中包裝鐵桶的腐蝕穿孔問題。使用該穩(wěn)定劑，操作簡(jiǎn)便，投資少，見效快，具有明顯的社會(huì)經(jīng)濟(jì)效益。

一、試驗(yàn)方法

1．常溫貯存試驗(yàn)

在小鐵桶里，內(nèi)襯兩層聚氯乙烯塑料袋，放入定量的三氯化鋁，再放入裝有定量貯存穩(wěn)定劑的維棉布袋，兩層塑料袋分別扎緊袋口，其上再放入裝有定量貯存穩(wěn)定劑的維棉布袋，蓋緊小鐵桶蓋，用膠布封口及蠟封，放入試驗(yàn)室通風(fēng)櫥里貯存。

裝樣時(shí)要留有空白樣，貯存一定時(shí)間按部標(biāo)HGI-323-66檢測(cè)三氯化鋁含量。

在貯存試驗(yàn)前，先檢測(cè)三氯化鋁含量作為起始含量。以便與貯存不同時(shí)間后的含量進(jìn)行比較，觀察其含量下降情況。

2．工業(yè)大包裝貯存試驗(yàn)

按照廠規(guī)包裝方法，先將不漏氣的雙層聚氯乙烯塑料袋襯在大包裝鐵桶里．然后放入定量的三氯化鋁，其上放入裝有定量貯存穩(wěn)定劑的維棉布袋，分別扎緊塑料袋口，在塑料袋與鐵桶空間再放入裝有定量貯存穩(wěn)定劑的維棉布袋，蓋上帶有密封膠墊的桶蓋，放在貯存三氯化鋁庫房的一角進(jìn)行貯存。與此同時(shí)，做空白對(duì)比樣。

二、試驗(yàn)結(jié)果與討論

1．試驗(yàn)結(jié)果

(1)常溫貯存試驗(yàn)結(jié)果

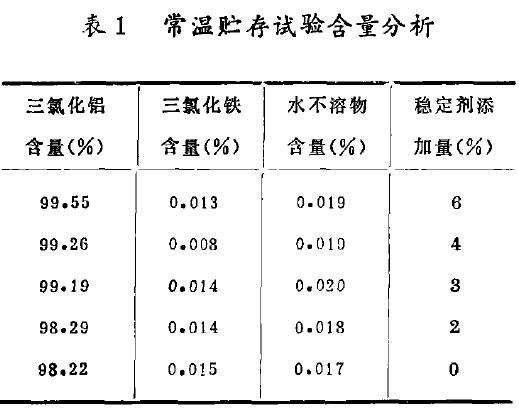

模擬三氯化鋁生產(chǎn)廠包裝條件，在試驗(yàn)室進(jìn)行了三氯化鋁常溫貯存試驗(yàn)，貯存期為六個(gè)月，測(cè)定結(jié)果列入表l。試驗(yàn)起始樣含三氯化鋁99.55%，三氯化鐵0.012%，水不溶物0.025%。

由表1可見，添加貯存穩(wěn)定劑3～6%，三氯化鋁含量與六個(gè)月前起始含量相近，添加2%及未添加者則三氯化鋁含量下降1.26～1.33%。

為考察常溫貯存試驗(yàn)結(jié)果的重復(fù)性，從南方某三氯化鋁生產(chǎn)廠取樣又做了一批常溫貯存試驗(yàn)，貯存期為七個(gè)月的測(cè)試結(jié)果表明：添加貯存穩(wěn)定劑4～6%，三氯化鋁含量與七個(gè)月前起始含量相比，沒有下降，添加2～3%及未添加者則三氯化鋁含量下降0.58～0.82%。

(2)工業(yè)大包裝貯存試驗(yàn)結(jié)果。

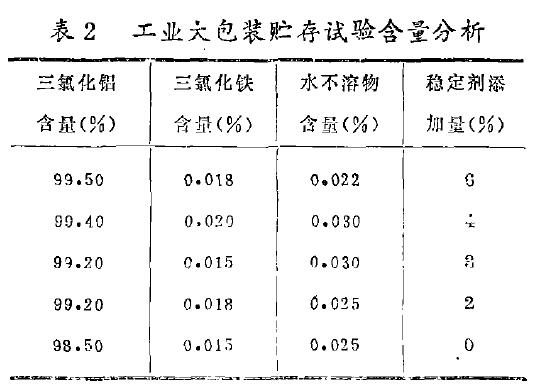

按照工廠包裝條件，在三氯化鋁生產(chǎn)廠做了貯存穩(wěn)定劑不同含量的貯存試驗(yàn)。貯存期為三個(gè)多月時(shí)，所測(cè)三氯化鋁含量列入表2。起始樣含三氯化鋁99.55%，三氯化鐵0.012%，水不溶物0.025%。

由表2可見，凡添加貯存穩(wěn)定劑者，三氯化鋁含量皆高于99%，添加4-6%者，與三個(gè)月前起始含量相近；未添加者則下降約1%。

表2試驗(yàn)結(jié)果是在北方某三氯化鋁生產(chǎn)廠做的。做貯存試驗(yàn)這天正逢下雨。所以，該貯存穩(wěn)定劑是經(jīng)受了北方高溫、潮濕氣候的嚴(yán)峻考驗(yàn)。

為考察該貯存穩(wěn)定劑在更加高溫、潮濕氣候下的穩(wěn)定效果，又在南方某三氯化鋁生產(chǎn)廠做了一批貯存試驗(yàn)，貯存三個(gè)月的結(jié)果表明，添加貯存穩(wěn)定劑5-6%．三氯化鋁含量與三個(gè)月前起始含量相近，添加1-4%則下降0.83～1.56%，未添加者則下降2.14%。

為考察該貯存穩(wěn)定劑經(jīng)長期貯存穩(wěn)定效果，分別在北方和南方的三氯化鋁生產(chǎn)廠做了貯存期為7-8個(gè)月的貯存試驗(yàn)，結(jié)果是在北方某廠做的效果較好。凡添加貯存穩(wěn)定劑的，三氯化鋁含量皆同八個(gè)月前的起始含量一樣；未添加的下降0.74%。在南方某廠做的效果較在北方某廠稍差。添加貯存穩(wěn)定劑6%，三氯化鋁含量還能保持在99%以上。添加貯存穩(wěn)定劑3-5%，則比七個(gè)月前起始含量下降0.59-1.21%，添加2%及未添加者則下降1.48～1.68%。

為考察該貯存穩(wěn)定劑更長期貯存效果，在北方某三氯化鋁生產(chǎn)廠做了一批貯存一年的試驗(yàn)，試驗(yàn)結(jié)果是：凡添加貯存穩(wěn)定劑者，三氯化鋁含量與一年前起始含量幾乎一樣，未添加者卻下降約1%。

(3)包裝鐵桶腐蝕情況

在啟封常溫貯存試驗(yàn)鐵桶時(shí)發(fā)現(xiàn)，包裝小鐵桶被腐蝕程度是隨貯存穩(wěn)定劑添加量的增加而減輕，未添加者被腐蝕最嚴(yán)重。

未添加貯存穩(wěn)定劑的小鐵桶膠布及蠟封，已被腐蝕變成紅棕色；而添加者則保持原色。從打開小鐵桶蓋時(shí)發(fā)現(xiàn)：未添加者其桶壁已被腐蝕變成紅棕色，桶蓋及桶壁被腐蝕粘在一起，難以打開桶蓋。

在啟封大包裝貯存試驗(yàn)包裝鐵桶時(shí)發(fā)現(xiàn)，桶蓋及桶壁內(nèi)表面被腐蝕程度也是隨著貯存穩(wěn)定劑添加量的增加而降低。當(dāng)貯存穩(wěn)定劑添加量3-6%時(shí)，包裝桶蓋及桶壁內(nèi)表面幾乎沒被腐蝕，而沒添加者被腐蝕最重。添加貯存穩(wěn)定劑的鐵桶內(nèi)壁及桶蓋還保持原來本色；未添加者則桶壁內(nèi)表面及桶蓋被腐蝕成黑色，而且有多處穿孔。

討論

(1)穩(wěn)定劑的作用

三氯化鋁添加的貯存穩(wěn)定劑SW起兩個(gè)怍用；一個(gè)是能與空氣中水分反應(yīng)，減少或消除三氯化鋁水解介質(zhì)；另一個(gè)是能與三氯化鋁水解產(chǎn)物氯化氫反應(yīng)，因而消除氯化氫，從而保證三氯化鋁含量基本不降及包裝鐵桶不被腐蝕穿孔。

(2)生產(chǎn)貯存試驗(yàn)結(jié)果差異的原因

北方某廠生產(chǎn)的三氯化鋁貯存試驗(yàn)結(jié)果要優(yōu)于南方某廠生產(chǎn)貯存試驗(yàn)結(jié)果，因?yàn)楹笳邭鉁丶皾穸榷急惹罢吒?。同時(shí)，南方某廠用的包裝鐵桶沒加密封圈。又是單層塑料袋包裝，故包裝密封較差，所以南方某廠的產(chǎn)品貯存試驗(yàn)結(jié)果要差于北方某廠的生產(chǎn)貯存試驗(yàn)結(jié)果。

(3)社會(huì)經(jīng)濟(jì)效益分析

三氯化鋁添加貯存穩(wěn)定劑，可保證包裝鐵桶不被腐蝕穿孔，因而能使包裝鐵桶得到多次回收利用；不添加者多數(shù)一次報(bào)廢。

現(xiàn)在，容量為50公斤包裝鐵桶．每個(gè)售價(jià)12元，以年產(chǎn)180OO噸三氯化鋁計(jì)，在三氯化鋁出廠之前。每年約有三分之一包裝鐵桶由于被氯化氫腐蝕穿孔而更換新桶。這樣，每年多花包裝桶費(fèi)144千元。同時(shí)，由于三氯化鋁添加貯存穩(wěn)定劑：面包裝鐵桶得到多次回收利用，僅以回收一次計(jì)，每年可節(jié)省包裝桶費(fèi)10萬元。去掉增加貯存穩(wěn)定劑的費(fèi)用，每年將創(chuàng)造社會(huì)經(jīng)濟(jì)效益300多萬元。

三、結(jié)語

三氯化鋁添加貯存穩(wěn)定劑，經(jīng)貯存一年證實(shí)。可有效地提高其貯存穩(wěn)定性。從而保證三氯化鋁含量基本不降及包裝鐵桶不被腐蝕穿孔。

三氯化鋁貯存穩(wěn)定劑價(jià)廉易得，添加技術(shù)簡(jiǎn)易可行，效果良好。

三氯化鋁添加貯存穩(wěn)定劑，解決了國內(nèi)三氯化鋁生產(chǎn)廠多年來未解決的包裝鐵桶被腐蝕穿孔問題，能保證安全貯運(yùn)，確保產(chǎn)品質(zhì)量，延長貯運(yùn)時(shí)間，消除環(huán)境污染，改善操作條件。
